Modalità d'impiego
Come piastra di appoggio, direttamente al di sotto della macchina. In questo caso i pannelli vanno posati a secco sul pavimento in corrispondenza dei punti d'appoggio della macchina stessa.

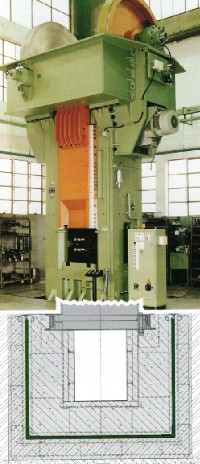

Come rivestimento elastico continuo della fondazione della macchine. In questo caso i pannelli vanno adagiati sul fondo dello scavo in calcestruzzo o sul terreno opportunamente costipato e risvoltati lungo i bordi fino a contenere il basamento della macchina stessa. Questa soluzione, a "fondazione galleggiante", consente di ottenere le migliori prestazioni di isolamento acustico/vibrazionale.
Vantaggi del sistema:
Isolamento di ambienti nei quali le vibrazioni possono compromettere l'operativitá di attrezzature di precisione (centri elaborazione dati, centri meccanografici, sale prova, sale operatorie, laboratori specialistici, ecc.).
Incremento della conservazione degli edifici impedendo la formazione di lesioni strutturali dovute alla trasmissione delle vibrazioni.
Allungamento della vita delle installazioni, garantendone un miglior funzionamento.
Contributo alla salvaguardia dell'ambiente poichè si utilizza, come materia prima, un rifiuto difficilmente smaltibile e non biodegradabile.

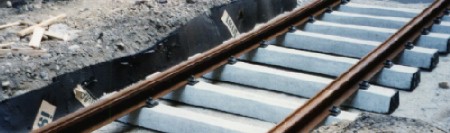

I materassini antivibranti possono essere impiegati sia come piano d'appoggio flottante dell'armamento su ballast o su piastre in cemento armato sia come totale rivestimento della sede stradale o ferroviaria.
Il nostro ufficio tecnico rimane a vostra completa disposizione per il corretto dimensionamento dei supporti antivibranti necessari ad ogni vostro impianto.
Eliminare le vibrazioni indotte dal funzionamento di macchine ed impianti industriali significa migliorare la qualità di vita degli operatori ed allungare la durata delle strutture e delle installazioni.
A tal fine Isolgomma ha progettato un materiale antivibrante, che si distingue per efficacia e facilitá di impiego, la cui applicazione risolve il problema delle vibrazioni indotte da magli, presse telai, macchine per stampaggio, gruppi frigoriferi, pompe, generatori, ecc.
Il supporto antivibrante può essere impiegato:
Riduzione della trasmissione delle vibrazioni e del rumore al di sotto dei livelli minimi di tolleranza ammessi dalle normative europee (ISO, DIN, ecc.) per gli individui e le strutture.
Il rumore e le vibrazioni causate dal traffico stradale e ferroviario sono tra le maggiori cause di impatto ambientale sul territorio e provocano effetti dannosi su persone, edifici ed attrezzature. Il sistema proposto è semplice ed economico, elimina il rumore trasmesso per via solida agli edifici adiacenti alle vie di transito e risolve i problemi connessi all'inserimento di linee ferrotranviarie entro aree urbane.
Interventi innovativi sono stati eseguiti in diversi contesti quali: linee tramviarie in sede promiscua, linee di metropolitana, strade, viadotti, gallerie.
I vantaggi del sistema sono:
Un elevato grado di protezione vibro/acustica dell'ambiente, dal 50% al 95%, rispetto all'armamento convenzionale.
Ottimizzazione del rapporto costo/prestazioni.
Lunga durata dei nostri antivibranti che, utilizzando materie prime con elevate quantitá di antiossidanti,
conferiscono al prodotto una notevole resistenza all invecchiamento.
Maggior durata della sede stradale con riduzioni dei disagi al traffico veicolare pubblico e privato dovuti al rifacimento del manto di superficie.Caratteristiche morfologiche
Spessore: da 6 a 60 mm
Lunghezza: da 500 a 6000 mm
Larghezza: da 500 a 1 200 mm
Massa volumica: da 500 a 1000 kg/m3Caratteristiche tecniche
Frequenza naturale: 15 Hz
Rigiditá statica: Ks = 7 N/cm3
Rigiditá dinamica: Kd = 29n N/cm3
Smorzamento: 0,075
Assorbimento acustico: alpha = 0,55Proprietá fisico-chimiche
Resistenza alle temperature: da -80 a +200
Coefficiente di conducibilitá termica: lambda = 0,113 W/mC
Resistenza agli olii e ai grassi: ottima
Resistenza agli acidi e alIe soluzioni: buona
Resistenza all'acqua, alla luce e all'aria: buona
Isolamento elettrico: materiale non conduttore
Basso modulo elastico con elevato grado di smorzamento
Chimicamente neutrale imputrescibile e non pulverulento
