SLOW PIPE
Tubo in polietilene alta densitá per collettori fognari in forte pendenza.

Lo SLOW PIPE è nato da un'idea del Prof. Butera del Dipartimento di Idraulica del Politecnico di Torino che insieme ai tecnici della Simplast hanno voluto risolvere il problema delle fognature in forte pendenza.

Quando i lavori devono essere eseguiti in terreni accidentati, vale a dire in terreni dotati di pendenze sensibili, spesso non serviti da strade, ma attraverso i quali deve comunque essere posato un collettore di fognatura, nell'intendimento di non dare al collettore pendenze eccessive che farebbero assumere velocitá inammissibili alla corrente da esso convogliata, vengono interposti, lungo il collettore medesimo, dei salti di fondo, detti anche pozzetti di salto.

Poichè il salto risulta poco efficace ai fini della perdita di carico che con esso si intende provocare, la corrente presenta profili e velocitá medie anche sensibilmente discordi da quelli che le competerebbero se defluisse in modo uniforme con la pendenza geometrica che il collettore è venuto ad assumere grazie all'introduzione dei menzionati salti. È parso pertanto opportuno cercare di realizzare una tubazione che presenta caratteristiche, anche geometriche, tali da consentire la realizzazione di collettori in tratti a sensibile pendenza senza l'interposizione di salti di fondo che risultano, come giá detto, poco efficaci. Il pozzetto di salto inoltre deve essere realizzato con cura e rivestito internamente con materiale lapideo per impedirne l'erosione da parte della grande quantitá di solidi trasportati dal collettore.

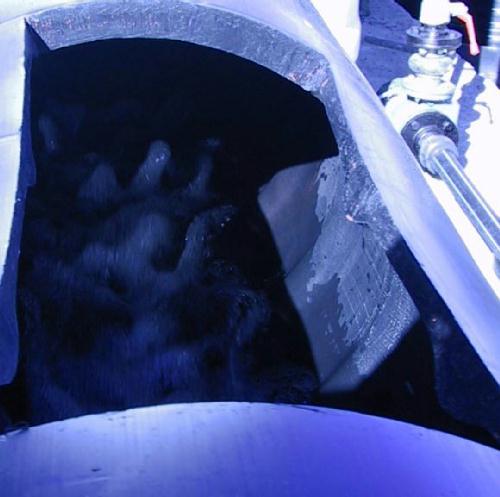

È sorta cosí l'idea di realizzare una condotta resa artificialmente scabra mediante corrugamenti interni; detti corrugamenti presentano, tra l'altro, anche il vantaggio di incrementare la rigidezza della tubazione senza menomarne la caratteristica flessibilitá. Il PEAD si è rivelato materiale particolarmente idoneo per realizzare la tubazione cosí concepita, per la elevata resistenza all'usura che intrinsecamente il materiale presenta.

A titolo di esempio giova il confronto tra i grafici di fig. A e B, rispettivamente corrispondenti ad una tubazione Diam. 400 mm. in PEAD con e senza corrugamenti.

Si evince che, nel primo caso, una portata pari a 50 l/s viene convogliata con una velocitá di circa 3 m/s se si adotta una pendenza pari al 22% mentre, nel secondo caso, se si volesse limitare la velocitá al predetto valore, occorrerebbe contenere la pendenza intorno al 4% con un rapporto tra le due di circa sei.

Le prove di laboratorio e sul campo eseguite dal Politecnico di Milano sulle tubazioni SlowPipe realizzate con corrugamenti interni hanno evidenziato la possibilitá di offrire al progettista un valido strumento per superare le difficoltá che i sensibili dislivelli pongono nelle realizzazioni di efficenti condotte di fognatura, ed al committente di ottenere sensibile riduzione dei costi connessa al ridotto numero di pozzetti che possono essere limitati solamente a quelli di ispezione. Tutti i r isultati di tali prove sono disponibili per la progettazione delle condotte.
Dalle prove di schiacciamento e di rigidezza eseguite presso il Politecnico di Torino, si evince inoltre che il tubo Slow Pipe ha una maggiore rigidezza che permette di avere un minore ricoprimento sulla dorsale superiore. Tutto questo porta a considerare i numerosi risparmi in sezioni di scavo ed in tempo che il nostro prodotto può portare.

Diametri disponibili (in mm.)

250 - 315 - 400 - 450 - 500 - 630 - 710 - 800

Il nostro ufficio tecnico rimane a vostra disposizione per chiarimenti e per quanto concerne tutti i calcoli idraulici e statici.
